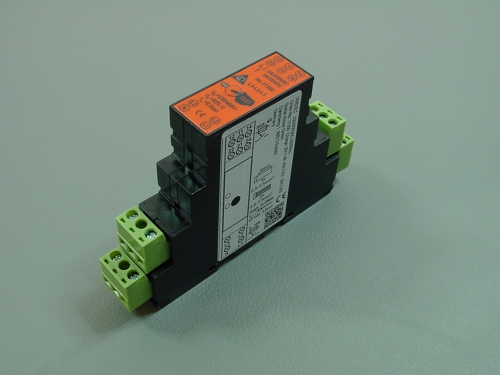

Unterspannungsrelais mit
Drehfelderkennung und Testtaste
Überwacht folgende Netze: 1P+N, 3P+N Schaltschwelle: 85% (Phase gegen N) Schaltverzögerung: 0,5sec Funktion: Überschreitet die gemessene Spannung die Schaltschwelle, so ziehen die Relais an und die grüne LED im Relaissymbol leuchtet. Sinkt eine der gemessenen Spannungen unter die Schaltschwelle für eine Dauer länger als 0,5 Sekunden, so fallen die Relais in ihre Ruhelage und die grüne LED blinkt. Kehrt die Spannung für eine Dauer länger als 0,5 Sekunden über die Schaltschwelle zurück, schalten die Relais wieder in ihren Normalbetrieb. Versorgt wird das Gerät über L2-N, die Mindestspannung für Normalbetrieb ist 60VAC. Ist die Spannung an L2 kleiner als 60VAC, leuchtet die grüne LED nicht und die Relais sind in ihrer Ruhelage. Wird ein Linkdrehfeld erkannt, so fallen die beiden Relais in ihre Ruhelage und die rote LED im Drehfeldsymbol leuchtet. Für 1-phasigen Betrieb sind die drei Eingänge L1, L2 und L3 zu brücken. Anschluss über die Standard-Liftklemme oder optional über steckbare Klemme. |
|
