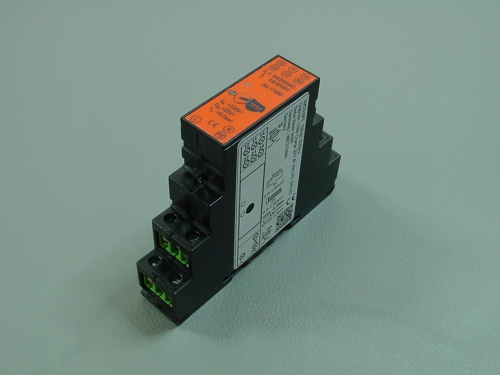

Unterspannungsrelais mit Erdspannungsüberwachung und Testtaste

Überwacht folgende Netze:
1P+N

Schaltschwelle: 85% (L-N); Hysterese 5%
Schaltverzögerung: 0,5sec

Funktion:
Es wird die Spannung an den Klemmen L-N überwacht. Weiter wird die Spannung an den Klemmen L-PE gemessen. Ist die Spannung an L-N über der Schaltschwelle, so leuchtet die grüne LED, ist die Spannung unter der Schaltschwelle, so blinkt die grüne LED.
Ist nun an der Klemme L die Phase und an der Klemme N der Nullleiter angeschlossen, so schaltet K1. Ist Phase und Nullleiter vertauscht, so schaltet K2.

Ist die Spannung unterhalb der Schaltschwelle, so fallen beide Relais in ihre Ruhelage, bzw. bleiben dort.

Bis 5A Laststrom kann das VMD3LNPE einen Tausch von Phase und Nullleiter über die beiden Relais K1 und K2 direkt schalten, bei höheren Lastströmen sind 2 Schütze notwendig.

Schaltungsbeispiele folgen in Kürze.
